鉆井液凈化設備是石油鉆井作業中控制固相含量、維持泥漿性能穩定的核心裝置，主要通過多級物理分離技術實現對鉆井液的精細化處理。用于清除鉆井液中固相顆粒與氣體的關鍵設備。

一、設備分類與凈化流程

鉆井液凈化設備通過多級處理流程實現凈化，按凈化精度從低到高依次為：

篩分：振動篩分離大顆粒固相；

除氣：除氣器去除侵入氣體；

除砂：除砂器分離中等粒度固相；

除泥：除泥器分離細小固相；

離心：離心機分離微顆粒與膠體。

二、鉆井液核心凈化設備

1. 鉆井液振動篩

作為一級固控設備，其通過高頻振動和多層篩網分離大于 74 微米的大顆粒鉆屑。天瑞振動篩采用平動直線 + 橢圓復合運動軌跡設計，可實現 G 值 0.5-6.5 的無級調節，處理量達 200-500m3/h。例如其 TRZS 系列配備三層聚氨酯復合篩網（API 20-325 目），篩網使用時間比傳統金屬篩網延長 3 倍，特別適用于頁巖氣水平井的高粘度泥漿處理。

2. 水力旋流器組

水力旋流器組包括除砂器（6-12 英寸錐筒）和除泥器（2-5 英寸錐筒），利用離心力分離 44-74 微米的砂粒和 15-44 微米的泥質顆粒。

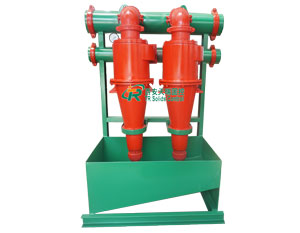

除砂器：采用 6-12 英寸錐筒，處理量 150-300m3/h，分離精度 44-74μm，內襯采用碳化硅復合材料，時長達 2000 小時以上。

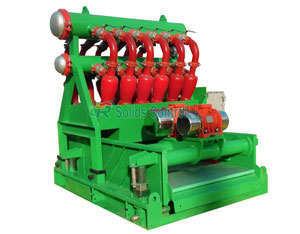

除泥器：2-5 英寸錐筒設計，處理量 50-150m3/h，分離精度 15-44μm，可集成到泥漿清潔器中實現重晶石回收。

新型旋流器：三溢流管結構消除內部空氣柱，處理效率提升 20%，分離精度可達 15μm，適用于高密度加重泥漿。

3. 泥漿清潔器

將除泥器與超細目振動篩結合，通過旋流器預分離后，天瑞 TRCQ 系列可回收 90% 以上的重晶石，使泥漿密度波動控制在 ±0.02g/cm3 以內。其獨特的旋流器底流分配器設計，可避免細目篩網堵塞，在深井作業中可減少重晶石損耗成本 40%。

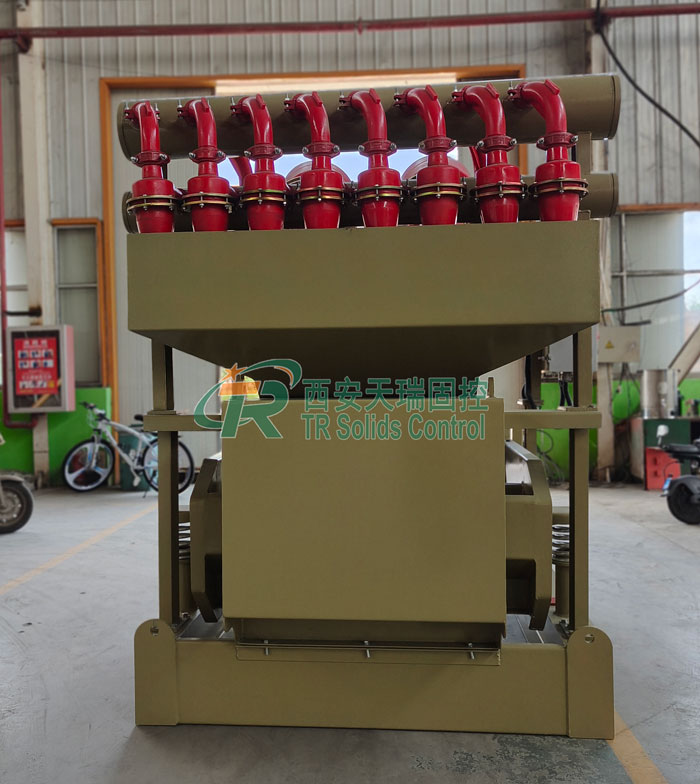

天瑞固控的除砂除泥一體機集成 3 個除砂旋流器和 16 個除泥旋流器，可適應不同地層的固相含量變化。

4.臥螺離心機

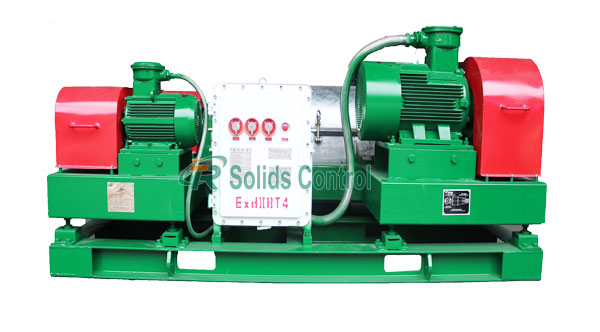

臥螺離心機作為四級精處理設備，通過 3000-5000 轉 / 分鐘的高速旋轉分離 2-7 微米的膠體顆粒。

中速離心機（TRLW355-450 系列）：轉速 1800-2500r/min，處理量 40-60m3/h，用于重晶石回收，固相回收率達 95%，轉鼓采用 2205 雙向不銹鋼離心澆鑄，使用時間延長 50%。

高速離心機（TRLW600 系列）：轉速 3000-5000r/min，分離精度 2-7μm，配備全液壓差速調節系統，可自動適應泥漿粘度變化。

5. 真空除氣器

真空除氣器：通過真空泵在罐內形成 - 0.04 至 - 0.08MPa 負壓，可脫除泥漿中 95% 以上的游離氣和部分溶解氣，適用于含硫化氫等有害氣體的復雜井。

離心式除氣器：結構緊湊（處理量 3m3/min），適合快速處理氣侵泥漿，但對溶解氣處理效果較弱。

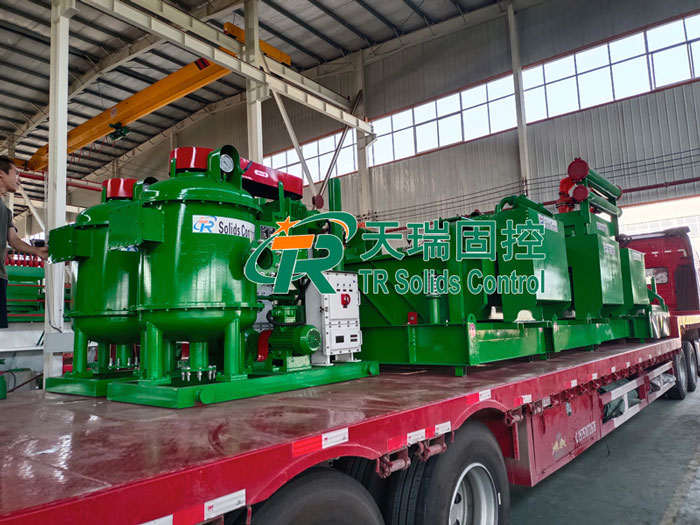

天瑞 TRZCQ 系列真空除氣器處理量 240-360m3/h，真空度 - 0.04 至 - 0.08MPa，可脫除泥漿中 95% 以上的游離氣和部分溶解氣，配備智能氣液分離器，可防止液體倒吸損壞真空泵。其防爆控制柜符合 ATEX 標準，適用于含硫化氫等有害氣體的復雜井。

三、輔助處理設備

1. 攪拌與混合系統

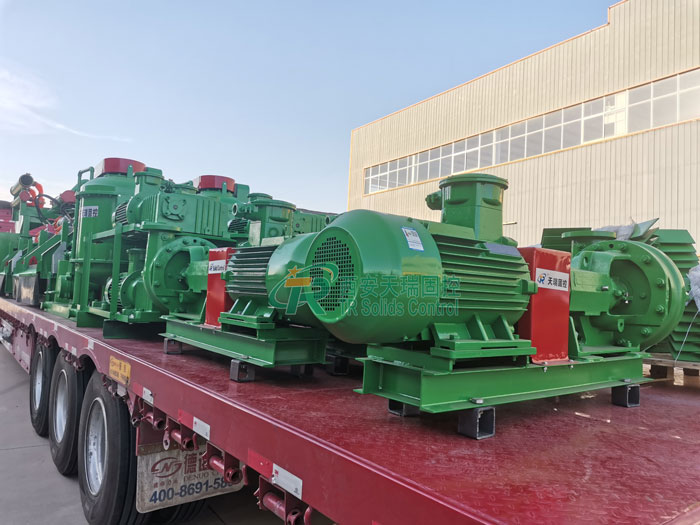

泥漿攪拌器：無聯軸器直驅設計，功率 5.5-37kW，配備變頻控制系統，可使泥漿固相懸浮率保持在 98% 以上，防止沉淀結塊。

射流混漿裝置：利用文丘里效應實現膨潤土、重晶石的快速混合，混合效率比傳統攪拌提高 3 倍，可在 10 分鐘內將泥漿密度從 1.0g/cm3 提升至 1.6g/cm3。

2. 泥漿罐與輸送設備

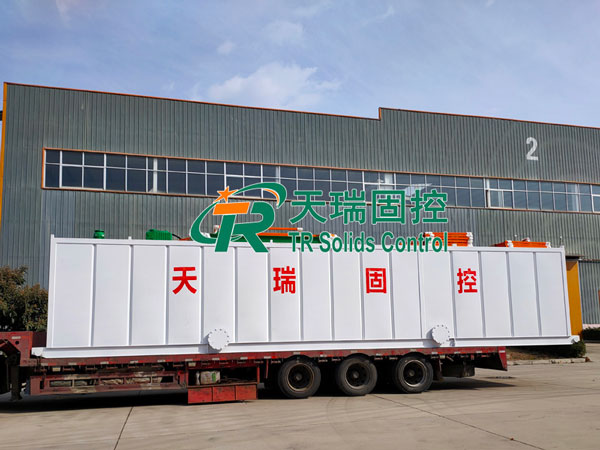

模塊化泥漿罐：容積 50-300m3，采用錐底結構和邊緣攪拌系統，減少沉砂死角，罐內流道優化設計使泥漿循環阻力下降 15%。

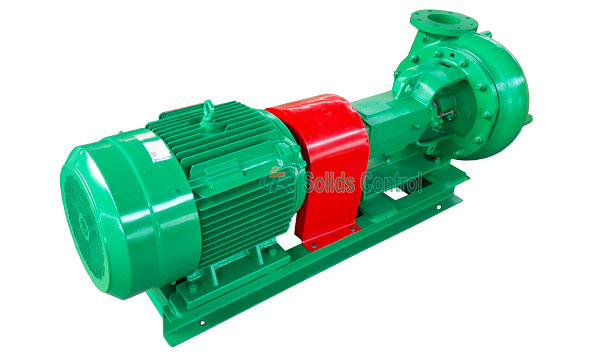

砂泵與螺桿泵：TRSB 系列砂泵采用高鉻鑄鐵葉輪，揚程 36m，流量 200m3/h，時長達 800 小時；螺桿泵用于高粘度泥漿輸送，壓力脈動小于 5%。

四、典型應用場景

1. 深井 / 超深井

采用 “振動篩 - 泥漿清潔器 - 高速離心機” 組合，天瑞設備可確保加重泥漿中重晶石回收率＞95%，維持密度 1.2-1.6g/cm3 穩定。例如在川渝地區 7000 米超深井中，其 TRLW450 離心機將泥漿含砂量控制在 0.3% 以內，延長鉆頭使用時間 29%。

2. 頁巖氣水平井

配備大處理量（300m3/h 以上）振動篩和真空除氣器，天瑞系統可應對高壓油氣層的氣侵風險。在北美頁巖氣項目中，其 TRZS500 振動篩處理含砂量 15% 的泥漿時，篩網使用時間達 120 小時，遠超行業平均水平。

3. 環保區域

泥漿不落地系統與離心脫水機聯用，天瑞設備可使巖屑含油率＜2%，滿足直接填埋或制磚要求。在青海油田生態保護區，其 TRMLS 系統將泥漿處理成本減少 30%，同時實現零排放。

五、技術優勢與認證

API 13C 認證：天瑞固控全系產品通過美國石油協會認證，關鍵部件如離心機差速器、振動篩電機均符合 API 規范。

ISO 9001 質量管理體系：從原材料采購到成品出廠實施全程質量監控，確保設備可靠性。

專利技術：擁有 12 項專利，包括復合振動篩運動軌跡控制、旋流器溢流優化設計等。

天瑞固控憑借其全系列設備的協同優化、智能化控制及環保技術創新，已成為國內外油氣田、非開挖工程等領域的品牌，其設備在提高鉆井效率、減少成本及環境保護方面均表現良好。
