在油氣鉆井、非開挖施工等工程中，泥漿作為“鉆井血液”，承擔著攜帶巖屑、冷卻鉆頭、平衡地層壓力、穩定井壁等功能，決定了鉆井效率、井下安防與作業成本。一套有效的多級凈化泥漿回收系統，不僅能實現泥漿的循環利用（降30%~50%的泥漿成本），還能減少廢棄固相排放，滿足環保法規要求。天瑞固控設備制造商從系統組成、設備功能與原理、工作流程及技術特點等，對鉆井凈化泥漿回收系統進行全方面解析。

什么是鉆井多級凈化系統？

鉆井多級凈化泥漿回收系統是通過地面設備實現泥漿在鉆井過程中循環處理的一體化集成系統。其任務是從鉆井液中分離出鉆屑和有害固相，穩定鉆井液性能指標，實現鉆井液的循環復用，減輕鉆井成本并滿足日益嚴苛的環保要求。一套完整的多級凈化系統通常由五級凈化設備和一系列輔助設備組成，形成從粗凈化到精凈化的全流程處理體系。

鉆井液固控系統的組成

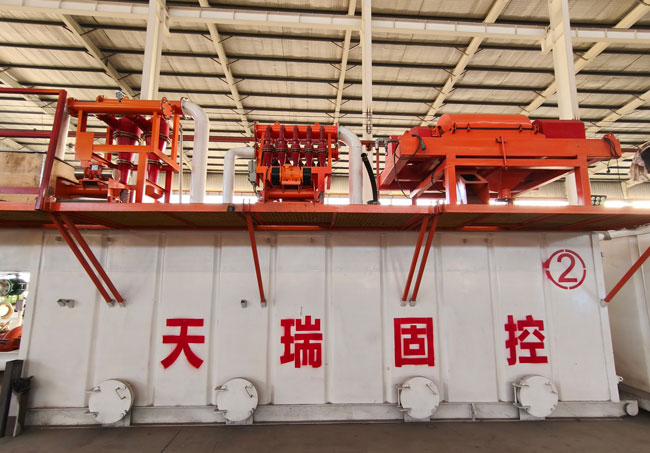

（一）泥漿罐（Mud Tanks）

泥漿罐是系統的儲存與調配，用于儲存、調配和循環鉆井液?，F(xiàn)代泥漿循環處理系統通常包含多套泥漿循環罐，總?cè)莘e可達280立方米以上。泥漿罐根據功能可分為沉砂倉、反應倉、清水倉等多個功能區，部分罐體還配備加熱或保溫裝置以適應極端環境。

（二）五級核心凈化設備

現代固控系統通常配備五級凈化設備，按凈化精度從低到高依次為振動篩、除砂器、除泥器、離心機，真空除氣器輔助處理的氣體侵入問題。

1. 一級凈化：振動篩——固控系統的“第 1 道防線”





   振動篩是鉆井液返出井口后接觸的首臺固控設備，主要作用是去除粒徑大于74μm的巖屑和大顆粒固相。振動篩承擔著去除80%以上的固相量，可有效減輕后續設備的處理負荷。




   工作原理： 鉆井液從井口返出后，經導流管進入振動篩的篩箱，篩箱通過電機驅動的偏心塊產生高頻振動（振幅5-8mm，頻率1500-3000次/分鐘），使鉆井液在傾斜的篩網上做拋擲運動。大顆粒巖屑沿篩網斜面被拋到排渣口，符合要求的鉆井液則通過篩網縫隙流入下一級設備。




   關鍵參數： 篩網目數常用10-32目（對應粒徑74-1680μm），常規陸地鉆機配套振動篩處理量為80-200m3/h，海洋鉆機可達300m3/h以上。篩網傾角通?？刂圃?5°-25°之間，以平衡排渣效率與過濾精度。




2. 二級凈化：除砂器——去除“砂級”固相顆粒





   經過振動篩處理后，鉆井液中仍含有大量20-74μm的砂級固相（密度約2.65g/cm3）。除砂器的主要作用是除去這類砂級顆粒，保護鉆井設備并穩定鉆井液性能。

   工作原理： 基于“離心沉降”原理，由砂泵將振動篩處理后的鉆井液以高壓力（0.2-0.3MPa）、高流速送入旋流器。鉆井液在旋流器內部沿筒壁做高速螺旋運動，產生強大離心力（離心加速度可達重力加速度的100-300倍）。密度較大的砂級顆粒被甩向筒壁并從底流口排出，密度較小的鉆井液則向中間軸聚集形成上升的內螺旋流，從溢流口排出進入下一級設備。




   關鍵參數： 旋流器直徑常用150mm、200mm，分離精度可達44-74μm，單臺旋流器處理量為20-50m3/h，實際應用中常采用多旋流器并聯（如6-8臺一組）以滿足大排量鉆井需求。




3. 三級凈化：除泥器——去除“泥級”細小顆粒





   除泥器用于對鉆井液進行三級凈化，主要作用于15-44μm以上的泥質固相顆粒，可根據鉆井液實際情況選用微型旋流器，用于分離2-4μm以上的泥質固相顆粒。

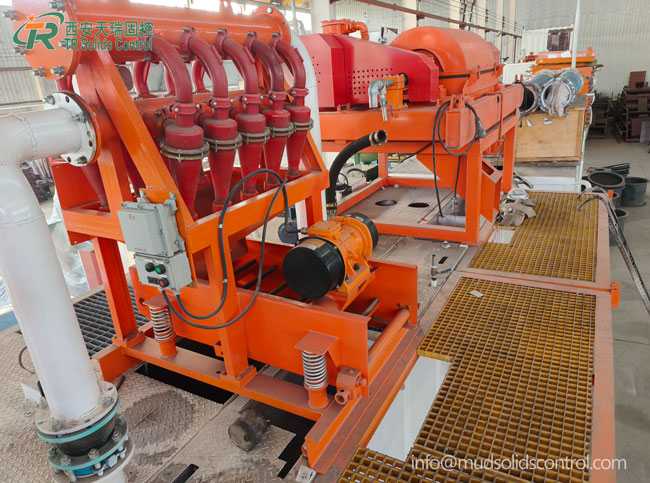

   在實際工程應用中，除砂器與除泥器常集成為泥漿清潔器——將除砂旋流器、除泥旋流器與底流振動篩組合為一體，既能有效去除砂粒與泥質顆粒，又能回收底流中的鉆井液，實現分離精度與經濟性的統一。除泥效率可達85%以上。




4. 四級/五級凈化：離心機——精細分離的超細顆粒“克星”





   鉆井液離心機是固控系統中分離粒度較細的設備，可分離2-5μm的亞微米顆粒和膠體，用于控制非加重鉆井液的固相含量，回收加重鉆井液中的重晶石。




   工作原理： 臥螺離心機通過高速旋轉產生幾千倍重力加速度，利用離心沉降原理對鉆井懸浮液進行分離。固相顆粒被推向轉鼓內壁，通過螺旋推料器推到排渣口排出，液相則通過溢流孔溢出，實現精細分離。




   關鍵參數： 回收率可達92%以上，固相干燥度顯著提高，便于后續環保處理?，F(xiàn)代離心機可實現24小時連續運行，處理量高達60m3/h。




5. 真空除氣器——?dú)怏w去除的“安防衛士”




   當鉆井液出現氣浸時，真空除氣器利用真空泵的抽吸作用在真空罐內造成負壓，鉆井液在大氣壓作用下進入除氣器進行的氣液分離，分離出的氣體排往井架頂部放空，除氣后的鉆井液排回凈化罐。真空除氣器的除氣效率可達96%以上，真空度大于-0.075MPa，能有效穩定泥漿密度，防止井噴風險。

（三）輔助設備系統

除了五級凈化設備外，一套完整的固控系統還需要以下關鍵輔助設備：

砂泵與剪切泵：為旋流器提供動力，確保系統連續運行。

泥漿攪拌器：安裝于各泥漿罐內，防止泥漿沉淀，保持均勻性。

射流混漿裝置：利用文丘里結構產生負壓，實現新泥漿的配制與注入，配漿時間可縮短30%。

電控系統：集成了智能化監控模塊，通過傳感器實時反饋泥漿容積、循環壓力等關鍵參數，為鉆井作業提供精準數據支持。

泥漿回收系統工作流程

鉆井多級凈化泥漿回收系統遵循“井口→凈化→循環”的閉合回路運行。以一口典型的油氣井鉆井作業為例，泥漿從井底攜帶巖屑返到地面后，依次經過以下流程：

第 1 站——振動篩： 鉆井液首先進入振動篩，篩除大于74μm的大塊巖屑，完成粗凈化。振動篩承擔了全系統80%以上的固相量清理，大幅減輕后續設備負荷。

第二站——真空除氣器： 若鉆井液存在氣侵，則進入真空除氣器，利用負壓抽吸原理去除侵入的有害氣體，恢復鉆井液比重，防止井噴風險。

第三站——除砂器： 鉆井液進入除砂旋流器，分離20-74μm的砂級顆粒，保護鉆具和泵閥免受磨損。

第四站——除泥器： 經除砂后的鉆井液進入除泥器，進一步去除15-44μm的泥質顆粒，部分系統將除砂除泥集成于一體機中，簡化流程。

第五站——離心機： 進入離心機進行精細分離，清理2-5μm的超細顆粒和膠體，控制鉆井液密度與黏度，回收重晶石。

經過上述五級凈化的鉆井液被泵回泥漿池或循環罐中，通過泥漿泵再次送入井內，形成連續的循環回路。整個流程實現了從粗濾到精濾的完整凈化閉環。

泥漿凈化系統的特點與技術優勢

1. 分級遞進，精準分離

   五級凈化設備按粒徑從大到小逐級處理，各設備分工明確、協同配合，形成了“粗凈化—中凈化—精凈化—輔助保障”的全流程處理體系。處理精度可覆蓋100μm到2μm全粒徑范圍，確保鉆井液性能指標始終滿足鉆井工藝要求。




2. 泥漿循環利用，降本增效顯著

   通過多級凈化回收系統，泥漿循環利用率可提高到90%以上，大幅減少膨潤土、清水的消耗。凈化后的泥漿黏度、比重、含砂率達標，降了鉆頭、泵體、管路的磨損，延長了設備使用時間。實際應用數據顯示，使用固控系統后，鉆井液材料消耗成本可降約60%，含砂量降約4%。




3. 環保合規，綠色施工

   多級凈化泥漿回收系統實現了泥漿“不落地、少排放”的清潔生產目標。通過泥漿不落地技術，分離出的鉆井巖屑可用于道路鋪設、鹽堿地改良、燒結磚材等資源化利用，脫出水也可循環使用，萬米進尺固廢產生量可減少9%以上。自主研發的多級振動篩、除砂器協同作業，實現了90%泥漿循環利用，既避免污染又節約成本。




4. 模塊化與智能化設計

   現代固控系統普遍采用模塊化設計，便于運輸、快速組裝與轉場，適配狹小城區工地與野外工區。同時配備PLC智能控制系統，實時監控運行參數，具備故障預警與自動化調節功能，減少人工與長期運維成本。部分系統還集成了遠程監控功能，可在手機上實時查看現場施工數據。




5. 靈活適配，工況適應性強

   系統可根據鉆井類型靈活配置：水基泥漿處理系統以“振動篩+離心機+壓濾機”為核心，側重固相干化和液相回用；油基泥漿處理系統則配備鉆屑干燥機、碟式離心機、溶劑回收裝置，實現油品回收與鉆屑達標處置。對于高海拔、水資源短缺等惡劣地區，還開發了全液壓驅動離心機，無需依賴電網即可穩定運行。

泥漿回收系統選型與維護要點

選型要點

系統選型應首先考慮處理能力匹配，即系統每小時處理的泥漿量必須與鉆井作業規模相匹配。大型鉆井項目通常需要處理量在500m3/h以上的系統，而中小型項目則可選擇200-400m3/h的中等規模設備。此外，還需根據地層特性選擇合適的旋流器尺寸：復雜地層（如軟泥巖、砂礫層）優先選用小直徑旋流器以獲得更高分離精度，簡單地層則可選用大直徑旋流器以降成本。

日常維護

振動篩篩網每次作業后必須徹底清潔，防止殘留物干燥結塊堵塞篩孔。

除砂除泥器的旋風筒應定期檢查磨損情況，及時更換損壞部件；旋流器長期停用時須用清水循環清洗，防止干砂積存。

離心機需特別關注軸承潤滑狀況，振動電機每1500-2500小時需補充潤滑脂。

冬季作業要特別注意排空管線存水，防止結冰損壞設備。

鉆井多級凈化泥漿回收系統是現代鉆井工程中實現高效、環保作業的技術保障。從振動篩的粗篩分到離心機的精細分離，五級凈化設備各司其職、協同運作，構成了一個完整的鉆井液處理閉環。隨著綠色施工成為行業剛需，泥漿凈化與資源化利用技術將持續升級，向更高的效率、更低能耗、更智能化的方向不斷演進，為鉆井行業的高質量發展和生態文明建設提供堅實支撐。

天瑞固控的鉆井液回收系統通過振動篩、除砂器、除泥器、離心機和脫氣器的協同作業，實現了泥漿的凈化與回收。合理配置泥漿回收系統，為鉆井工程降本增效、綠色環保的關鍵技術路徑。
