液下渣漿泵是一種立式單級單吸懸臂式離心泵，其核心結構為半開式葉輪，葉輪吸入邊延伸處設有攪拌葉片，泵軸在液下部位具備足夠剛度，葉輪與泵殼間不設軸承及軸封。專為輸送高濃度、高磨蝕性固液混合物設計的立式離心泵，廣泛應用于礦山、電力、化工、環保等領域。

工作原理

液下渣漿泵通過電機驅動葉輪高速旋轉，利用離心力將液體從葉輪中心甩向邊緣，同時在葉輪入口形成真空，持續吸入池底的渣漿。

核心結構

半開式葉輪：葉輪吸入端延伸出攪拌葉片，可破碎沉淀顆粒并防止堵塞。例如，TRYZ 系列葉輪采用高鉻合金材質，配合雙級流道設計，磨損率較傳統產品降低 67%。

無軸封設計：泵軸浸入液體中運行，無需軸封水，避免了傳統軸封的泄漏風險，特別適用于吸入量不足或液位波動的工況。

加長軸與軸承系統：流量可達135m3/h，接軸處采用滾動軸承支撐，確保長軸運行穩定性。

天瑞液下泵的特點

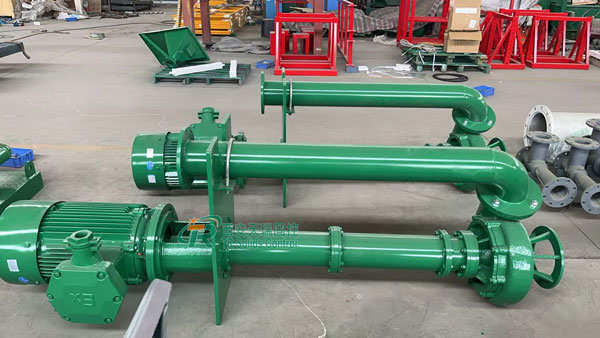

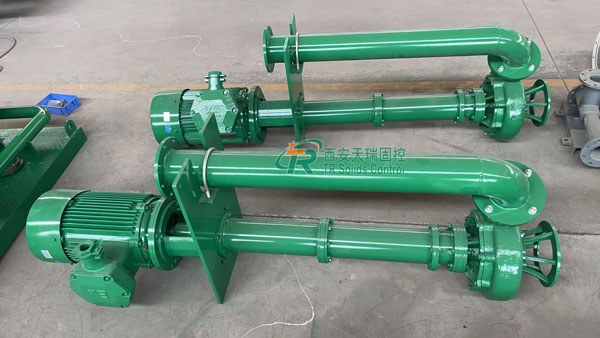

TRYZ系列渣漿泵主要用從泥漿坑給振動篩供漿，以及離心機的供漿。YZ系列液下渣漿泵為單級、單吸懸臂式結構，用軸承座，支承座，聯接管連接泵的水力部件，液體由出液管部件排出，泵的葉輪為半開式葉輪，在葉輪葉片進口延伸處設有攪拌葉片，該泵主要特點是在液下部件的泵軸，有足夠的剛度，葉輪泵殼之間不設軸承，不采用軸封，可以輸送含有較大濃度固體顆粒介質。泵插入液下的標準長度1.3米，如果需要可以配帶吸入管。軸封采用液下泵插入液體中運行，不設軸封，傳動由立式電動機安裝在電機支承座上，用聯軸器與泵相連。

天瑞渣漿泵優勢

節省空間：液下式設計減少安裝占地面積，適應有限空間作業。

高效耐用：耐磨材質與攪拌功能結合，提升輸送效率并降低故障率。

維護簡便：單泵殼結構、重量輕、體積小，便于安裝及維修。

適應性強：可處理含高濃度固體顆粒的介質，滿足復雜工況需求。

應用領域

礦山與冶金：尾礦輸送、坑道排水，如山西某選煤廠使用 YZ 系列泵連續運行 18 個月，葉輪磨損量仍在安全范圍。

化工與石油：酸性渣漿、鉆井泥漿循環，天瑞液下渣漿泵實現泥漿高效回收。

環保工程：抽吸濃液、稠油、油渣、污濁液、灰漿、流砂及城市排污溝道流動污泥。

污水處理：處理污水及工業廢水中的沉淀物和泥漿。
