射流混漿裝置作為一種高效、節能的新型混合器。天瑞固控生產的射流混漿裝置（Jet Mud Mixer），是油田鉆井固控系統中的關鍵配套設備。

剪切混漿裝置主要由兩部分組成：一臺剪切泵和一臺射流式混合漏斗。兩者通過管匯閥門聯接安裝在一個底座上。這一結構的設計確保了物料在混合過程中能經歷持續的剪切力，進而達到理想的混合效果。

設備作用

主要用于鉆井現場快速配置和加重鉆井液。通過射流原理將膨潤土、重晶石等粉體材料與鉆井液均勻混合，確保鉆井液性能穩定，滿足井下作業需求。

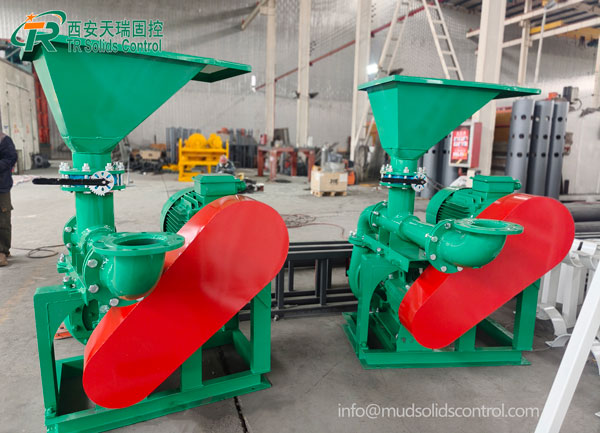

結構特點

動力單元：右側的電機提供動力，驅動離心泵產生高速射流。

混合單元：左側的漏斗式加料口用于添加粉體材料，配合射流管形成負壓，將粉體吸入并與液體混合。

集成化設計：整體采用撬裝式結構，安裝便捷，移動靈活，適配各類陸地鉆井平臺的泥漿循環系統。

應用價值

該設備可顯著提高鉆井液配置效率，減少人工攪拌的時間與成本，同時保證混合均勻性，是保障鉆井作業高效、安全推進的重要設備。

1. 剪切泵：剪切泵是剪切混漿裝置的核心組件之一，它利用高速旋轉的轉子與靜止的定子之間的間隙產生強烈的剪切力，將流體中的固體顆?；蛘承晕镔|(zhì)分解并均勻混合。泵的轉速可以調節，從而實現對不同粘度物料的處理。

2. 射流式混合漏斗：射流式混合漏斗通過高壓流體的噴射作用，使得物料在混合過程中得到剪切和混合。這種結構能夠有效避免死區和流體滯留，確保物料的流動和均勻性。

3. 管匯閥門和底座：管匯閥門的作用是調節流體的流量和壓力，確保裝置內部的物料以適宜的速度和壓力進行流動。底座則起到支撐作用，保證剪切泵和射流式混合漏斗的穩固性和可靠性。
