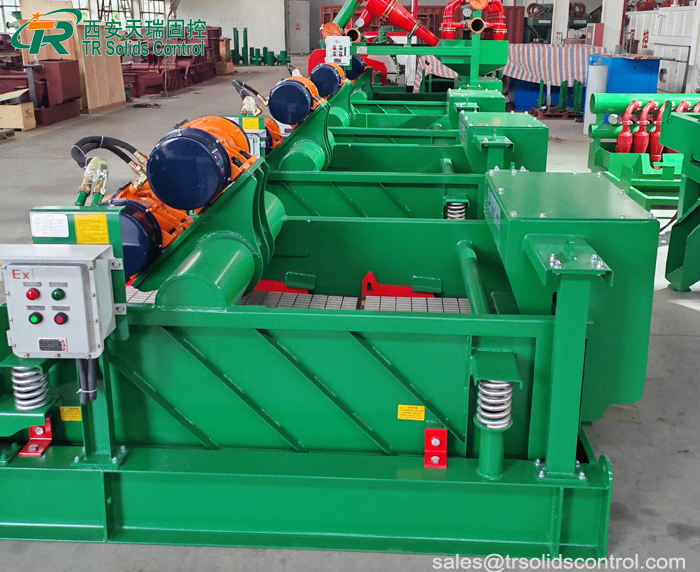

什么是振動篩？

振動篩是鉆井液固控系統中首要且關鍵的設備。它能將巖屑從返回的鉆井泥漿中分離出來，使凈化后的鉆井液得以重復利用。作為主要的固液分離工具，振動篩可去除泥漿中粒徑約為74微米或更大的顆粒，處理鉆井液中高達80%的固體雜質。

振動篩工作原理

鉆井泥漿從井口流入進料斗，泥漿均勻分布在傾斜框架的振動篩上；電機產生的高頻振動，液體通過篩孔，固體顆粒在篩面上移動并從末端排出，凈化后的泥漿收集在篩網下方，流入泥漿罐進行進一步處理。

關鍵部件

激振系統：雙電機 + 偏心塊，提供振動動力

篩箱組件：篩框 + 多層篩網，核心分離部件

支撐系統：彈簧 + 底座，減震并固定設備

進料裝置：錄井罐，緩沖鉆井液沖擊并便于取樣

篩網張緊裝置：快速壓緊機構，便于更換篩網

振動篩的類型

按運動模式分類：

1. 直線振動篩

   由兩個反向旋轉的偏心軸產生

   有效地將固體顆粒從篩網上直接排出

   提供更干燥的巖屑和更高的處理量

   適用于高流量作業

2. 平動橢圓振動篩

   結合了直線運動和橢圓運動的優點


   更柔和的振動減少了篩網磨損

   更適合粘稠泥漿和重質固體

   提高分離效率

3. 雙軌跡振動篩

   可在直線運動和橢圓運動模式之間切換

   適應不斷變化的鉆井條件

   適用于需要多功能性的復雜井下環境

按過濾層分類：

1. 單層濾層：設計簡潔緊湊，適用于基本應用

2. 雙層濾層：兩層篩網（上層粗篩，下層細篩）

3. 三層濾層：三層過濾，適用于嚴苛環境（高溫井、頁巖氣）

振動篩是整個系統的核心，篩網尺寸：從粗篩（20-40目）到超細篩（325-460目），且都符合API RP 13C 標準。

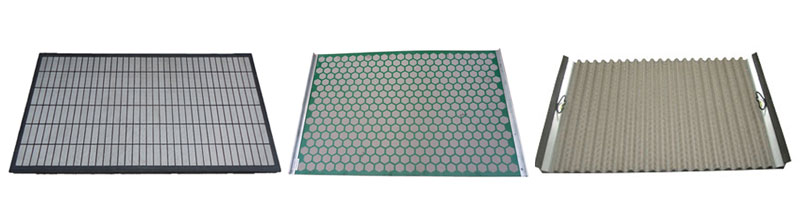

篩網設計：

1. 金字塔/波浪篩網：三維結構使篩分面積增加 25%

2. 復合框架篩網：輕便、耐腐蝕、使用時間更長

3. 軟鉤邊篩網：安裝簡便、經濟稿效

油田振動篩在固控系統中的重要性：

保護下游設備：防止磨蝕性固體損壞泥漿泵和電機

提高泥漿質量：保持鉆井液性能，有效清潔井眼

減少成本：回收可利用的鉆井泥漿（節省達 90% 的泥漿成本）

提高鉆井效率：清潔的泥漿可冷卻和潤滑鉆頭

減少環境影響：減少?gòu)U棄物處理量

在油田中完整的固控系統集成

1. 第一級：振動篩（去除粒徑大于 74μm 的固體顆粒）

2. 第二級：真空除氣器（去除入侵氣體）

3. 第三級：除砂器（去除粒徑 20-75μm 的顆粒）

4. 第四級：除泥器（去除粒徑 5-20μm 的顆粒）

5. 第五級：離心機（去除粒徑小于 5μm 的膠體固體）

如果振動篩性能不佳，下游設備的效率會顯著下降，整個系統的效能也會受到影響。

性能參數

油田振動篩的創新技術：

1. 智能控制系統：根據泥漿特性自動調節振動頻率和篩板角度

2. 真空輔助振動篩：提高流體回收率 20-30%

3. 快速更換篩網系統：將維護時間從數小時縮短到數分鐘

4. 雙運動技術：只需輕觸按鈕即可在直線和橢圓運動模式之間切換

選擇振動篩需要考慮的因素：

1. 鉆井環境：陸上/海上、深度、地層類型

2. 泥漿類型：水基、油基或合成基

3. 流量：大流量作業需要更大容量的設備

4. 固相含量：高固相含量需要平衡橢圓或高G值設計

5. 空間限制：空間有限時，模塊化設計更合適

振動篩是油田固控系統的核心，直接影響鉆井效率、成本和環境績效。高品質振動篩，可確保較好的固相去除效果，延長設備時長，并最大限度地回收泥漿——所有這些對于可持續且盈利的鉆井作業都至關重要。
