在石油鉆井作業中，鉆井液（俗稱 “泥漿”）的性能直接決定鉆井效率、井下鉆井成本。固控設備作為鉆井液凈化系統的核心，通過清除鉆井液中由地層返出的巖屑、固相顆粒及有害雜質，維持鉆井液的密度、黏度、切力等關鍵性能指標，同時實現鉆井液的循環復用。一套完整的固控系統通常由五級凈化設備組成，按凈化精度從低到高依次為：振動篩、除砂器、除泥器、離心機，輔以真空除氣器、攪拌器、配漿罐等輔助設備，形成 “粗凈化 - 中凈化 - 精凈化 - 輔助保障” 的全流程處理體系。

一、核心固控設備：五級凈化體系

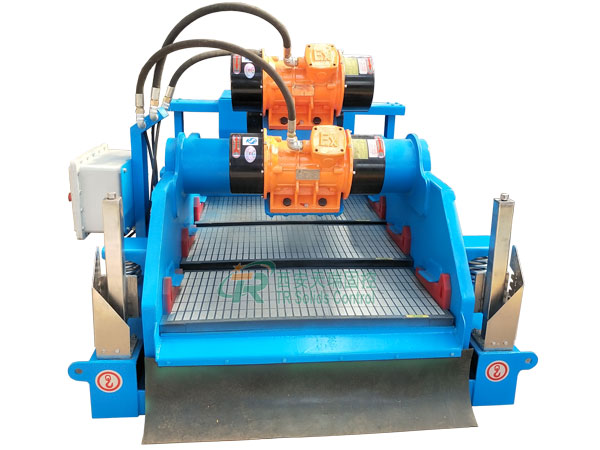

（一）一級凈化：振動篩 —— 固控系統的 “第一道防線”

振動篩是鉆井液返出井口后接觸的首臺固控設備，主要作用是清除粒徑≥74μm的巖屑和大顆粒固相，承擔著 80% 以上的固相清除量，可有效減輕后續設備的處理負荷。

工作原理：鉆井液從井口返出后，經導流管進入振動篩的篩箱，篩箱通過電機驅動的偏心塊產生高頻振動（振幅 5-8mm，頻率 1500-3000 次 / 分鐘），使鉆井液在傾斜的篩網上做拋擲運動。符合要求的鉆井液（含細顆粒固相）通過篩網縫隙流入下一級設備，而大顆粒巖屑則沿篩網斜面被拋到排渣口，完成初步分離。

關鍵參數：

篩網目數：常用 10-32 目（對應粒徑 74-1680μm），目數越高，篩網縫隙越小，過濾精度越高；

處理量：根據鉆井規模選擇，常規陸地鉆機配套振動篩處理量為 80-200m3/h，海洋鉆機可達 300m3/h 以上；

振動軌跡：分為直線軌跡（適用于高黏度鉆井液，排渣效率高）和橢圓軌跡（適用于低黏度鉆井液，過濾精度更高）。

應用要點：需根據鉆井液黏度、巖屑粒徑及時更換篩網，避免篩網堵塞導致鉆井液外溢；同時控制篩箱傾斜角度（通常為 15°-25°），平衡排渣效率與過濾精度。

（二）二級凈化：除砂器 —— 清除 “砂級” 固相顆粒

經過振動篩處理后，鉆井液中仍含有大量20-74μm的砂級固相（密度約 2.65g/cm3），這類顆粒若長期循環，會加劇鉆具、泵閥的磨損，還可能導致鉆井液密度異常升高。除砂器的核心作用是高效除去砂級固相，保護鉆井設備并穩定鉆井液性能。

工作原理：基于 “離心沉降” 原理，由砂泵、旋流器、底流收集罐組成。砂泵將振動篩處理后的鉆井液以高壓力（0.2-0.3MPa）、高流速（5-8m/s）送入旋流器，鉆井液在旋流器內部沿筒壁做高速螺旋運動，產生強大的離心力（離心加速度可達重力加速度的 100-300 倍）。密度較大的砂級顆粒在離心力作用下被甩向筒壁，沿筒壁向下運動，從底流口排出（底流為含砂量高的稠漿，需返回振動篩二次處理）；密度較小的鉆井液則向中心軸聚集，形成上升的 “內螺旋流”，從溢流口排出，進入下一級除泥器。

關鍵參數：

旋流器直徑：常用 150mm、200mm，直徑越小，離心力越大，分離精度越高（150mm 旋流器可分離 20μm 以上顆粒）；

處理量：單臺旋流器處理量為 20-50m3/h，實際應用中常采用 “多旋流器并聯”（如 6-8 臺一組），滿足大排量鉆井需求；

底流濃度：正常工況下，底流應呈 “傘狀噴霧” 形態，若底流呈柱狀，說明砂泵壓力不足，需及時調整。

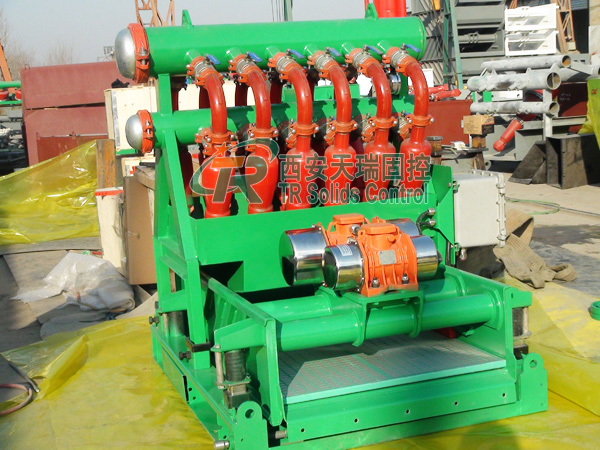

（三）三級凈化：除泥器 —— 捕捉 “泥級” 超細顆粒

除泥器與除砂器結構相似，核心區別在于旋流器直徑更小，主要針對10-20μm的泥級固相（如黏土顆粒、膠體顆粒），這類顆粒會導致鉆井液黏度、切力升高，影響鉆井液的流動性和攜巖能力。

工作原理：同樣基于離心沉降，但采用直徑更小的旋流器（常用 50mm、75mm），砂泵輸送壓力更高（0.3-0.4MPa），離心加速度可達 500 倍以上。泥級顆粒在強大離心力作用下從底流排出（底流為含泥量高的細漿，可送入離心機進一步處理），溢流口排出的鉆井液固相含量可降到 5% 以下，基本滿足鉆井循環要求。

應用場景：在黏土含量高的地層（如泥巖、頁巖地層）鉆井時，除泥器需滿負荷運行，避免鉆井液 “稠化”；若鉆井液需減少黏度，可通過調整除泥器底流排量，增加超細顆粒的清除量。

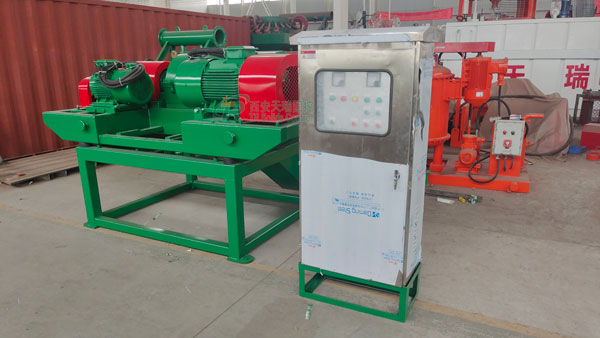

（四）四級凈化：離心機 —— 固控系統的 “精處理終端”

離心機是固控系統中凈化精度較高的設備，可去掉2-10μm的膠體顆粒、重晶石粉（鉆井液加重劑，密度 4.2g/cm3）及有害可溶性鹽類，主要用于以下場景：

鉆井液密度過高時，分離多余的重晶石粉，減少鉆井液密度；

處理含油鉆井液，回收鉆井液中的基礎油；

除去超細固相，控制鉆井液黏度，改善其潤滑性能。

工作原理：分為臥式螺旋沉降離心機和碟式離心機，鉆井作業中以臥式為主。設備由轉鼓（轉速 2000-4000r/min）和螺旋推料器（與轉鼓轉速差 5-30r/min）組成，鉆井液從進料口進入轉鼓后，在高速旋轉產生的離心力（離心加速度可達 1000 倍以上）作用下，固相顆粒快速沉降到轉鼓內壁，螺旋推料器將沉降的固相推向轉鼓小端的排渣口排出；澄清后的鉆井液則從轉鼓大端的溢流口排出，完成 “固液精分離”。

關鍵參數：

轉鼓轉速：轉速越高，分離精度越高（4000r/min 可分離 2μm 顆粒）；

差速比：螺旋與轉鼓的轉速差，差速比越小，固相在轉鼓內停留時間越長，分離越徹底，但處理量會下降。

（五）五級凈化：真空除氣器—— 除去有害氣體

鉆井過程中，地層中的天然氣（如甲烷、硫化氫）、空氣會混入鉆井液，形成氣泡。若氣體未及時去掉，會導致鉆井液密度下降（引發井噴風險）、黏度異常（影響攜巖），還可能腐蝕設備。真空除氣器作為 “氣 - 液分離” 設備，是固控系統的重要補充。

工作原理：設備內部形成真空環境（真空度 0.06-0.08MPa），含氣鉆井液通過吸入管進入真空罐，在真空作用下，鉆井液中的氣泡迅速膨脹、破裂，氣體被真空泵抽出并排放（或回收）；脫氣后的鉆井液則通過離心泵排出，返回鉆井液循環系統。

應用要點：在深井、高壓氣層鉆井時，真空除氣器需連續運行；若鉆井液含硫化氫等有毒氣體，需配備氣體處理裝置（如燃燒塔、脫硫設備），避免氣體泄漏危害人員。

二、輔助固控設備：保障系統穩定運行

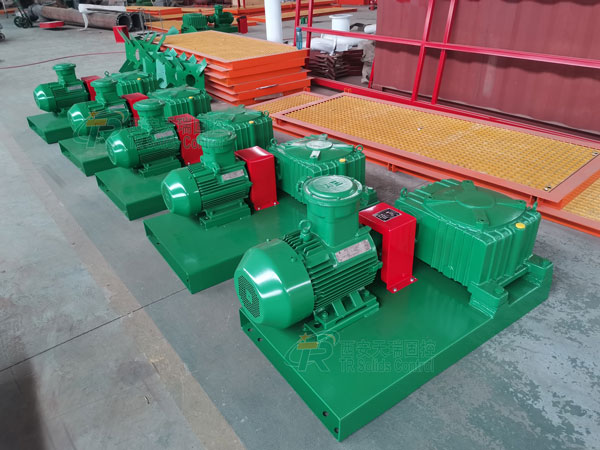

（一）鉆井液攪拌器

鉆井液在罐內靜置時，固相顆粒易沉降、分層，導致性能不均。攪拌器通過電機驅動槳葉旋轉（轉速 60-120r/min），使鉆井液形成渦流，維持固相顆粒懸浮狀態，同時促進化學處理劑（如降黏劑、降濾失劑）與鉆井液的均勻混合。

分類：按安裝方式分為立式攪拌器（安裝在罐頂，適用于圓形罐）和臥式攪拌器（安裝在罐側，適用于方形罐）；按槳葉形式分為推進式（攪拌效率高，適用于低黏度鉆井液）和渦輪式（攪拌范圍廣，適用于高黏度鉆井液）。

（二）鉆井液配漿罐與儲備罐

配漿罐：用于配制新鉆井液，配備攪拌器、加藥泵、剪切泵（將高分子聚合物剪切成細小顆粒，提高溶解效率），可根據鉆井需求調整鉆井液的密度、黏度等參數；

儲備罐：用于儲存凈化后的鉆井液，容積通常為鉆井循環系統總?cè)莘e的 1.5-2 倍，確保鉆井過程中鉆井液供應穩定，同時為應對井漏、井噴等突發情況預留備用量。

（三）砂泵與剪切泵

砂泵：作為除砂器、除泥器的 “動力源”，負責將鉆井液加壓送入旋流器，要求具備高揚程（20-30m）、高流量（與旋流器處理量匹配）、耐磨損（過流部件采用高鉻合金材質）的特點；

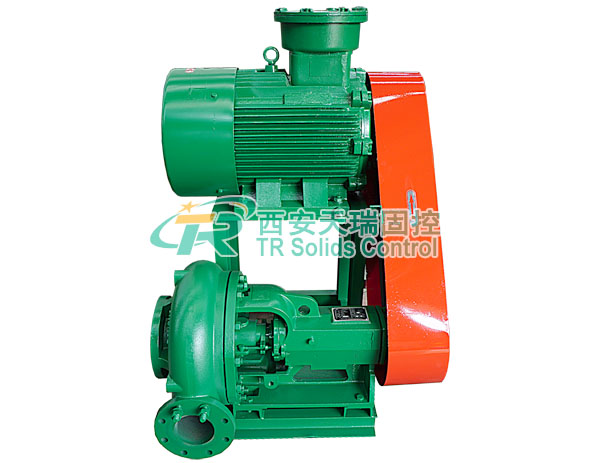

剪切泵：主要用于處理高分子聚合物鉆井液，通過高速旋轉的葉輪（轉速 1450r/min）產生剪切力，將聚合物顆粒剪切成微米級，避免顆粒團聚導致鉆井液性能不穩定。

三、固控設備的選型與聯動原則

匹配鉆井規模：陸地淺井（井深＜3000m）可采用 “振動篩 + 除砂器 + 除泥器” 的三級凈化系統；陸地深井（井深 3000-6000m）、海洋鉆井需配備完整的五級凈化系統（含離心機、真空除氣器），并提高設備處理量（如采用多旋流器并聯、大直徑振動篩）；

按地層特性調整：在砂層、礫石層鉆井時，需強化振動篩、除砂器的處理能力（選用高目數篩網、大直徑旋流器）；在泥巖、頁巖地層，需重點啟用除泥器、離心機，控制黏土顆粒含量；

聯動運行邏輯：鉆井液依次通過 “振動篩→除砂器→除泥器→離心機”，每一級設備的溢流口與下一級設備的進料口相連，形成閉環循環；真空除氣器通常安裝在振動篩之后、除砂器之前，優先去掉氣體，避免影響后續離心分離效率。

總之，固控設備是石油鉆井 “降本增效、安全鉆井” 的核心保障，其選型、運行與維護直接關系到鉆井作業的成敗。一套設計合理、運行穩定的固控系統，可使鉆井液復用率提高到 90% 以上，大幅減少鉆井液材料消耗，同時減少巖屑排放對環境的污染，實現經濟效益與環保效益的雙贏。
